Как определить неисправность карданного вала по вибрации и посторонним звукам
Карданный вал редко выходит из строя внезапно. Обычно он заранее сообщает о проблеме: кузов начинает мелко дрожать на определённой скорости, при разгоне появляется гул, а после включения передачи слышится короткий удар. Вибрация и шум позволяют довольно точно определить направление поиска, если учитывать момент их появления — при разгоне, сбросе газа, равномерном движении или изменении нагрузки.
Короткий ответ такой: если вибрация зависит от скорости вращения кардана, а не от оборотов двигателя, проверять нужно сам вал, крестовины, подвесной подшипник, шлицевое соединение и фланцы. Посторонний звук при смене режима нагрузки чаще связан с люфтом в шарнирах или редукторе. Однако окончательный диагноз ставят только после осмотра снизу и проверки люфтов, креплений и геометрии.
Самая распространённая ошибка — продолжать эксплуатацию, надеясь, что неприятный звук «пока не мешает». Разбитая крестовина способна заклинить, повреждённый подвесной подшипник — разрушить опору, а разбалансированный вал — ускорить износ подшипников коробки передач и редуктора. Поэтому характер симптома важен не меньше его громкости.
Если требуется профессиональная проверка, диагностика и ремонт карданного вала выполняются в специализированном remkardan с использованием стенда, измерения биения и последующей балансировки. Это особенно актуально после удара по днищу, замены крестовины или появления вибрации сразу после ремонта.
В какой момент появляется вибрация
Первый ориентир — зависимость симптома от скорости автомобиля и нагрузки. На нейтрали автомобиль может работать совершенно спокойно, потому что карданный вал не передаёт крутящий момент. Но при движении он начинает вращаться, и дефект проявляется во всей системе.
| Симптом | Вероятная причина | Что проверить в первую очередь |
|---|---|---|
| Вибрация на определённой скорости, особенно после 50–80 км/ч | Дисбаланс, погнутый вал, повреждение трубы | Грузы балансировки, следы удара, радиальное биение |
| Дрожь при разгоне под нагрузкой | Износ крестовины, подвесного подшипника, нарушение углов | Люфт шарниров и состояние резиновой опоры |
| Вибрация при сбросе газа | Люфт в соединениях, редукторе или шлицевой части | Фланцы, шлицы, крепёж и реакцию трансмиссии |
| Гул, усиливающийся с ростом скорости | Подшипник подвесной опоры или редуктор | Источник звука и наличие люфта в подшипнике |
| Одиночный стук при включении D/R или передачи | Люфт крестовины, фланца, шлицев или редуктора | Суммарный свободный ход трансмиссии |
Вибрация на конкретном диапазоне скорости обычно указывает на резонанс вращающейся детали. Если неприятные ощущения возникают строго около 70 км/ч и затем становятся слабее, подозрение падает на дисбаланс или биение. Если дрожь появляется только при интенсивном разгоне, вероятнее проблема в шарнирах, опоре или рабочих углах карданной передачи.
Как отличить неисправность кардана от проблем двигателя и колёс
Вибрация двигателя чаще зависит от оборотов: она может ощущаться на месте при включении режима D, при работе кондиционера или в определённом диапазоне тахометра. Дефект колеса, шины или ступицы обычно проявляется независимо от того, нажата педаль газа или нет. При неисправности кардана важна именно передача момента на ведущую ось.
Полезная проверка — плавно разогнаться на безопасном участке и затем отпустить педаль газа, не меняя скорости резко. Если при разгоне вибрация усиливается, а накатом заметно уменьшается, нужно осматривать карданную передачу и опоры. Если ощущения сохраняются при движении накатом, параллельно проверяют колёса, ступичные подшипники и элементы подвески.
Важно: нельзя полагаться только на звук из салона. Кузов передаёт вибрацию по полу и тоннелю, поэтому источник может находиться на расстоянии десятков сантиметров от места, где его слышит водитель.
Какие звуки характерны для разных дефектов
Стук при начале движения
Короткий металлический удар после включения передачи или при резком переходе с тяги на торможение двигателем говорит о наличии люфта. Его причиной может быть крестовина, изношенное шлицевое соединение, ослабший фланец или увеличенный зазор в редукторе. Сам по себе один стук не доказывает неисправность кардана: в трансмиссии несколько соединений, и свободный ход суммируется.
Гул и монотонное урчание
Подвесной подшипник часто издаёт гул, который меняется с частотой вращения. Нередко к нему добавляется низкочастотная вибрация под полом. Если резиновая часть опоры порвана, вал может смещаться при разгоне, а звук будет сопровождаться толчком. При этом подшипник иногда вращается без заметного шума на подъёмнике, поэтому его оценивают не только по звуку, но и по люфту, состоянию резины и плавности вращения.
Щелчки и хруст
Щелчки при вращении чаще связаны с крестовиной, в которой появились выработка или сухие игольчатые подшипники. При закисании шарнира движение становится неравномерным. Хруст в шлицевой части может возникать при недостатке смазки либо из-за износа сопряжённых поверхностей. Для некоторых конструкций требуется специальная смазка, и универсальная консистентная паста подходит не всегда.
Пошаговая проверка карданного вала

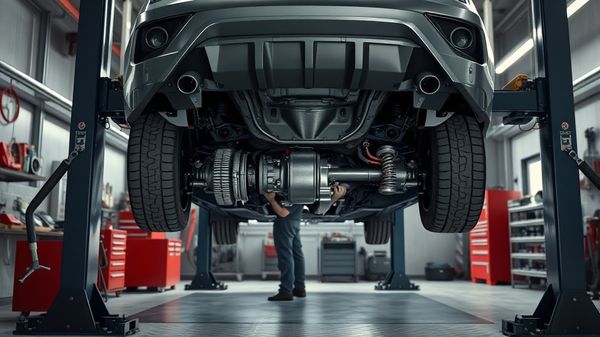

Самостоятельный осмотр допустим только при соблюдении техники безопасности. Автомобиль должен стоять на ровной площадке, колёса фиксируются противооткатными упорами. Нельзя залезать под машину, удерживаемую одним домкратом. Для полноценной диагностики нужен подъёмник или надёжные опоры, рассчитанные на массу автомобиля.
- Уточнить условия появления дефекта. Записать скорость, режим движения, положение педали газа и момент возникновения звука.
- Осмотреть вал. Ищут вмятины, трещины, следы контакта с днищем, отлетевшие балансировочные грузики и свежие следы ржавчины возле соединений.
- Проверить крепёж. Осматривают болты фланцев, состояние резьбы и стопорных элементов. После разборки крепёж затягивают с моментом, указанным производителем.
- Оценить крестовины. Вал фиксируют, затем аккуратно проверяют наличие углового люфта. Заедание, рывки и заметный свободный ход недопустимы.
- Проверить подвесной подшипник. Оценивают люфт внутреннего кольца, состояние резиновой подушки и отсутствие надрывов.
- Осмотреть шлицевое соединение. Проверяют выработку, сухость, повреждение пыльника и правильность положения меток, если вал разбирался.
- Измерить биение. При подозрении на погнутый вал используют индикатор часового типа. Допустимое значение зависит от конкретной конструкции и указаний производителя, поэтому универсальная цифра для всех автомобилей некорректна.
Почему балансировка имеет значение
Карданный вал вращается с высокой частотой, и даже небольшой дисбаланс создаёт центробежную силу. После замены крестовины, сварочных работ, удара или потери заводского грузика геометрия может измениться. Внешне вал будет выглядеть ровным, но на скорости появится характерная дрожь.
Балансировку выполняют на специальном стенде. Сначала проверяют биение и состояние деталей, затем вал вращают на заданной частоте и устанавливают корректирующие грузы. Балансировка не устранит люфт крестовины, трещину трубы или разрушенную опору; перед процедурой карданный вал должен быть технически исправен. Иначе вибрация быстро вернётся.
Практический ориентир: если вибрация появилась сразу после снятия и установки кардана, сначала проверяют совмещение меток, положение фланцев, затяжку креплений и правильность установки промежуточной опоры. Ошибка при сборке нередко имитирует серьёзную поломку самого вала.
Когда движение лучше прекратить
Немедленная остановка нужна при резком усилении вибрации, громком металлическом стуке, появлении ударов по днищу, заметном провисании вала или следах контакта с тоннелем. Опасным признаком считается и быстро растущий гул, особенно если одновременно ощущается люфт. В такой ситуации безопаснее воспользоваться эвакуатором: разрушение шарнира на ходу способно повредить коробку передач, топливные трубки, выхлопную систему и элементы кузова.
Если симптомы слабые и появились недавно, поездку до сервиса иногда можно совершить на небольшой скорости, избегая резких ускорений. Но это не заменяет диагностику. Карданная передача работает под значительной нагрузкой, а небольшой люфт имеет свойство быстро увеличиваться.
Итоги диагностики
Вибрация на определённой скорости чаще связана с дисбалансом или биением. Дрожь при разгоне указывает на шарниры, подвесной подшипник и рабочие углы. Стук при смене нагрузки заставляет искать люфт в крестовинах, шлицах, фланцах и редукторе. Гул требует проверки подшипника и трансмиссионных узлов, а не только самого кардана.
Главное — не менять детали методом случайного подбора. Сначала фиксируют условия появления неисправности, затем проверяют крепления, люфты, состояние опоры и геометрию. Если вал снимался или ремонтировался, завершающим этапом должна стать проверка на стенде и балансировка. Такой подход обычно экономит больше времени и денег, чем последовательная замена исправных деталей.
При наличии похожих симптомов полезно заранее записать скорость, режим движения и характер звука — эти сведения заметно ускоряют поиск причины. Собственный опыт диагностики карданного вала можно описать в комментариях или задать уточняющий вопрос по конкретной ситуации.
